一、概述
RM-8000H系列衛星同步時鍾綜合對時系統,是采用先進的計算機檢測及控制技術而設計的一種時間基準系統.可爲電力、煤炭、石油、電信、郵電等系統中需要标準時間尺度的繼電保護、調度自動化、綜合自動化、通信及其系統提供高精度的時間基準信号，可以滿足各種自動化設備對時間信号的要求。
采用模塊化積木式設計，可根據用戶需求靈活配置。可以單主時鍾使用；可以雙主時鍾互爲備用使用；可以單主時鍾（或雙主時鍾）帶一台或多台時标擴展裝置使用；
 采用進口GPS或北鬥接收模塊，接收靈敏度高，支持雙模接收；
 接收天線安裝方便，信号接收可靠性高，全天候工作，能爲用戶提供連續、實時的精确時間，不受天氣影響和使用地域條件的限制；
所有信号輸出口均經過光電隔離，抗幹擾能力強；
 架裝式結構，2U或4U标準機箱，安裝使用方便

二、技術指标
工作電源： 85V～265V AC/120V～370V DC
工作環境溫度：-5℃～＋45℃
工作環境濕度：5％～95％
瞬時斷電後重開機，小于等于20s。
位置未變，重開機，小于等于45s。
位置和時間變化重開機，小于等于90s。
本地第一次開機，小于等于90s。
時間精度：0.5μs
輸出端口特性：
---空接點C、E間外接電壓：Vce<250V
---空接點C、E間允許電流：Ice<50mA
時間信号的接收：
M12模塊，接收GPS衛星信号。
BD-6北鬥模塊，接收北鬥衛星信号。
IRIG-B(DC)時碼（RS-422）對時信号。
模塊配置：
RM-8000H主時鍾共可帶6個模塊，報警輸出模塊1塊、輸出模塊5塊。；
如果不帶RM-8000HF時标擴展裝置，5塊輸出模塊可根據用戶需求配置；如果帶RM-8000HF時标擴展裝置，需要配置1塊IRIG-B（DC）模塊（光纖），其餘4個模塊可根據用戶需求配置。
 衛星信号作爲時标信号時輸出信号技術參數時：


信  号 類  型	電平/ 空接點	準時沿	上  升 時  間	上升沿時 間準确度	脈  沖 寬  度
1PPS脈沖信号	TTL	上升沿	≤60ns	≤1μs	200ms
	空接點	上升沿	≤150ns	≤3μs	200ms
1PPM脈沖信号	TTL	上升沿	≤100ns	≤1μs	200ms
	空接點	上升沿	≤200ns	≤3μs	200ms
1PPH脈沖信号	TTL	上升沿	≤1μs	≤1μs	200ms
	空接點	上升沿	≤1μs	≤3μs	200ms
直流B碼信号	TTL	連續2個8毫秒的第2個脈沖的前沿		≤1μs
	422			≤1μs
交流B碼		斜率變化		≤20μs
















直流B碼422電平後備信号作爲時标信号時輸出信号技術參數時：


信  号 類  型	電平/ 空接點	準時沿	上  升 時  間	上升沿時 間準确度	脈  沖 寬  度
1PPS脈沖信号	TTL	上升沿	≤60ns	≤1μs	200ms
	空接點	上升沿	≤150ns	≤3μs	200ms
1PPM脈沖信号	TTL	上升沿	≤100ns	≤1μs	200ms
	空接點	上升沿	≤200ns	≤3μs	200ms
1PPH脈沖信号	TTL	上升沿	≤1μs	≤1μs	200ms
	空接點	上升沿	≤1μs	≤3μs	200ms
直流B碼信号	TTL	連續2個8毫秒的第2個脈沖的前沿		≤1μs
	422			≤1μs
交流B碼		斜率變化		≤20μs
















三、部分與功能說明：

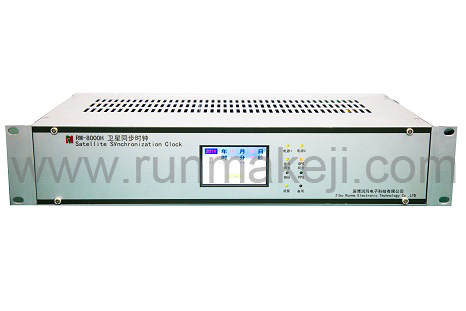

RM-8000H主時鍾的外部結構根據機箱的大小有兩種形式：标準産品采用2U機箱，特殊情況可選用4U機箱；

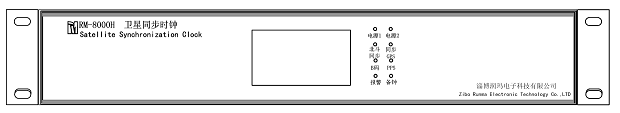

主時鍾前面闆示意圖：

機箱的前面闆有彩色觸摸顯示器和指示燈，顯示器顯示當前模式、接收到的衛星個數、時間等信息，指示燈顯示電源、同步、模式、秒訊、主鍾、故障等信息；

後面闆示意圖：


總線式結構，後面闆可插拔式輸入輸出模塊；
每台機箱後面闆配有2塊輸入模塊，2塊電源模塊，5塊輸出模塊和1個告警模塊；
和時标擴展裝置的連接方式：光纖（多模）。
